1 Allgemeines

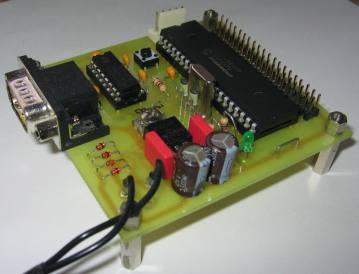

Hier stelle ich demnächst eine kleine Experimentierplatine
für den Pic16F877 bzw. den Pic18F452 zum Nachbau vor. Das Controller-Modul
ist mit den notwendigen Bauteilen wie Spannugnsregler, RS232, Modul-Led,
Reset-Taste, ICSP-Stecker bestückt. Ausserdem sind alle Ein-
und Ausgänge des PICs auf eine 40-polige Stiftleiste geführt.
Die Programmierung erfolgt alternativ über die serielle Schnittstelle
mit Hilfe eines Bootloaders oder über die In-Circuit-Programmierschnittstelle
mit Hilfe eines PIC-Brenners. Den PIC muss man dabei nicht aus der
Fassung nehmen.
2 Hardware
Die Hardware passt auf eine einseitige Platine mit den Massen on
75mm*75mm. Da der Pic16F877 und der Pic18F452 pin-kompatibel sind,
kann das Pic-Board mit einem von den Beiden bestückt werden
3 Software
Software gibt es für den Pic eine Menge. Wer keine Berührungsängste
mit der Assembler-Sprache hat, der kann sogar einen kostenliosen
Assembler von Microchip herunterladen. Wer es etwas kompfortabler
bevorzugt, der solte vielleicht mal den preiswerten Compiler Sourceboost
von Pawel Baranow anschauen. Dabeben gibt es u.a. weitere Compiler.
Einige sind sind in Abbildung 1 aufgelistet.
Abbildung 1: Auszug aus Compilern für Pic-Mikrocontroller
4 Inbetriebnahme
4.1 Wie bekommt man das Programm auf den Pic?
4.2 Pic.Brenner
4.3 Bootloader
5 Platine
Die Platine stelle ich zu den Selbstkosten zur Verfügung.
Den genauen Preis kann ich jetzt noch nicht beziffern. Ich nehme
aber an, dass er bei < 10 Euro liegen wird. Die passenden Bauteile
kann ich dann vieleicht auch gleich besorgen. Das geht dann für
alle etwas effizienter. Bzgl. Layout bin ich mir noch nicht ganz
im Klaren ob ich es zur Verfügung stellen soll.
6 Download
Nr |
Type |
downloadbares File |
Beschreibung |
0 |
.zip |
PicTest |
Einfaches Beispielprogramm, mit desen Hilfe
die Funktion der Schaltung getestet werden kann |
1 |
.zip |
|
|
|
